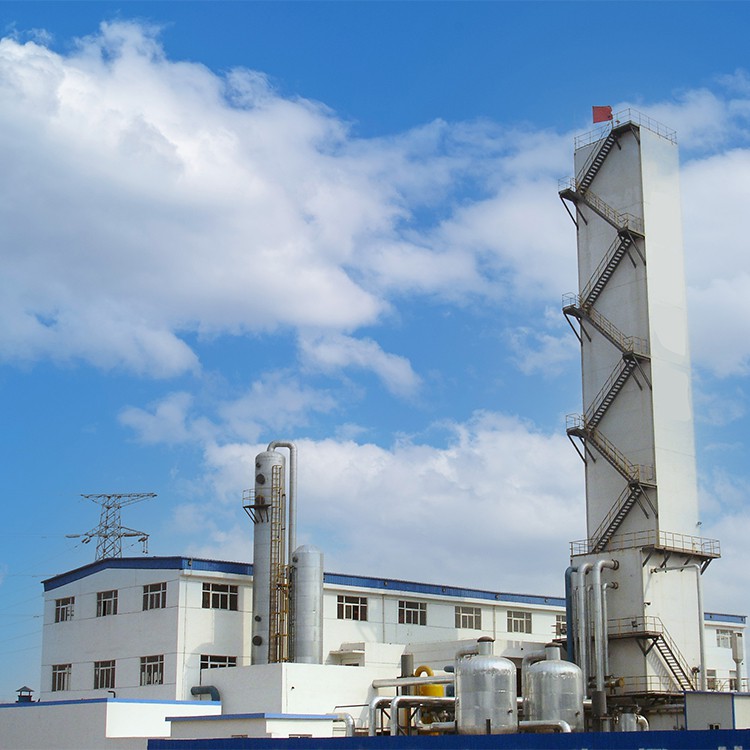

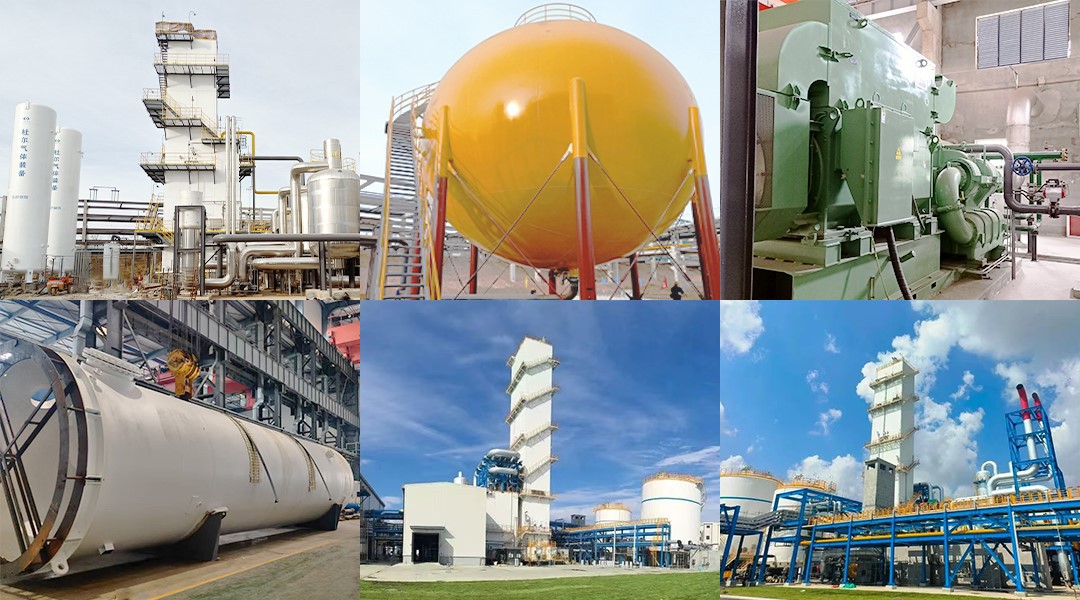

Grote\/middelgrote luchtscheidingseenheid

Producten

Capaciteit (NM³/h)

Zuiverheid (vol)

Druk uit koude doos MPA (G)

Temp. Uit Cold Box (graad)

Opmerking

Gox

150-80000

Groter dan of gelijk aan 99,6%o₂

Volgens de vereiste

Normale temperatuur.

Gan

0-200000

Minder dan of gelijk aan 10ppmo₂

Volgens de vereiste

Normale temperatuur.

LOX

50-10000

Groter dan of gelijk aan 99,6%o₂

-0.15

Verzadigd of overkoel

HP-LOX

Volgens de vereiste

Groter dan of gelijk aan 99,999%o₂

£ 2ppmar

£ 5ppmn₂

-0.15

Verzadigd of overkoel

Lin

0-10000

Minder dan of gelijk aan 10ppmo₂

-0.5

Verzadigd of overkoel

Wellicht

0-3000

Minder dan of gelijk aan 1,5ppmo₂

Minder dan of gelijk aan 4ppmn₂

-0.15

Verzadigd of overkoel

Ruwe Krypton-Xenon-concentraat

0-200

Volgens de vereiste

-0.1

Verzadigd of overkoel

Ruwe neon-heliumconcentraat

0-15

Ne+hij groter dan of gelijk aan 60%

-0.4

Normale temperatuur.

Nee

Hoofddeel

FUNCTIE

1

Luchtcompressiesysteem

Nadat de ruwe lucht is gefilterd, wordt deze gecomprimeerd tot -0. 5 MPa door de luchtcompressor.

2

Luchtverhogingssysteem

Zorg voor gemiddelde drukuitbreidingsgasbron voor het apparaat en de absorptie van het koelcapaciteit van vloeibare zuurstof met middelhoge en hoge druk (stikstof), in het algemeen gebruikt voor intern compressieproces.

3

Pre-cooling-systeem

Verminder de temperatuur van gecomprimeerde lucht tot ongeveer 8-10 graad C

4

Zuiveringssysteem

Het verwijderen van de overgebleven vocht, koolstofdioxide en koolwaterstoffen van gecomprimeerde lucht in de moleculaire zeefadsorber.

5

Distillatiesysteem (koude doos)

Distillatiesysteem is de sleutel om luchtscheiding te realiseren. Het gebruikt voornamelijk het kookpuntverschil van zuurstof en stikstof (argon), en gebruikt vele malen het proces van gedeeltelijke verdamping en gedeeltelijke condensatie om de componenten met lage kookpunt continu te laten verdampen van de vloeibare fase naar de gasfase, en tegelijkertijd is het hoge kookpunt continu gecondenseerd uit de gasfase naar de gasfase en uiteindelijk de scheiding van oxygen en stikstof (argon).

6

Turbo -expandersysteem

De lucht breidt zich uit in de turbine -expander, om de koelcapaciteit te bieden die het apparaat vereist.

7

Opslag- en verdampingssysteem

Bewaar de gescheiden vloeibare producten, zoals vloeibare zuurstof, vloeibare stikstof en vloeibare argon.

8

Instrumentbesturingssysteem

De gehele luchtscheidingseenheid is uitgerust met een centraal besturingssysteem om de procesparameters van de gehele luchtscheidingseenheid te controleren, te controleren en te vergroten (luchtcompressor, luchtbooster, pre-coolingsysteem, zuiveringssysteem, turbine-expander, distillatiesysteem, vloeibare opslag- en verdampingssysteem). Het eigen besturingssysteem voor machine -eenheid communiceert met het luchtscheidingseenheidscontrolesysteem door Modbus, zodat de werkingsstatus kan worden gecontroleerd op het operationele station in de centrale controlekamer.

9

Elektrisch besturingssysteem

Het elektrische besturingssysteem biedt stroom voor de elektrische apparatuur van de luchtscheidingseenheid. Een redelijk en geoptimaliseerd ontwerp van voeding en distributiesysteem kan niet alleen investeringen en verlies verminderen, maar ook de hoeksteen en garantie zijn voor de betrouwbare werking van de luchtscheidingseenheid.
